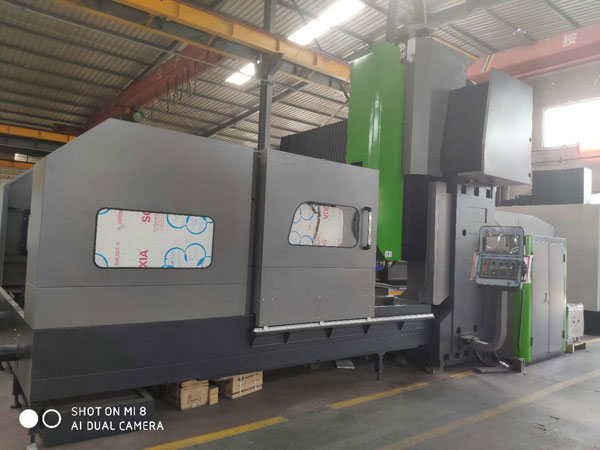

HLC3024龍門加工中心

HLC3024龍門加工中心用途：

1、XHS3024龍門加工中心屬于立式定梁數控龍門加工中心，是集機、電、液等先進技術于一體的機械加工設備，主要用于平面、曲面和孔的加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工，該機床可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動。可進行銑、鏜、鉆、剛性攻絲、絞孔、锪孔等多工序加工。
2、 該機床是山東海特數控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。

HLC3024龍門加工中心配置

日本發那科系統 臺灣絲杠 日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
臺灣新代系統 北京凱恩帝系統 西門子828D 840D
可根據客戶要求專業設計開發數控設備及加工中心

HLC3024龍門加工中心主要技術參數：

HLC3024/HLM3024	規 格
X、Y、Z坐標行程	3200 mm*2400mm*1000mm
兩立柱之間*大寬度	2400 mm
主軸端面至工作臺上平面距離	150～1150mm
X、Y、Z切削進給量	0～5000 mm/min
工作臺規格（長×寬）	3200 mm*2000mm
工作臺*大載重	10000kg
工作臺T型槽（槽數×槽寬×槽距）臺面淬火	9mm*22mm*200mm
X、Y快速進給速度	12m/min、12m/min
Z快速進給速度	10m/min
主軸轉速范圍	50-6000 r/min
主軸錐孔	BT50-150
圓盤式/鏈式刀庫（數控銑不含刀庫）	BT50-24T
刀具直徑	空刀Φ250 滿刀Φ125
刀具長度	400mm
刀具重量	16kg
刀庫形式	圓盤式/鏈式
主軸電機	18.5/22KW
X、Y、Z伺服電機	36N.M
重復定位精度	500mm/+ 0.005mm
定位精度	500mm/+0.0075mm
數控系統	臺灣新代/日本發那科
使用源氣壓力	0.8 MPa
電器容量	36kW
機床輪廓尺寸（L×W×H）	9000 mm*5600 mm*5200mm
機床重量	45000 kg
