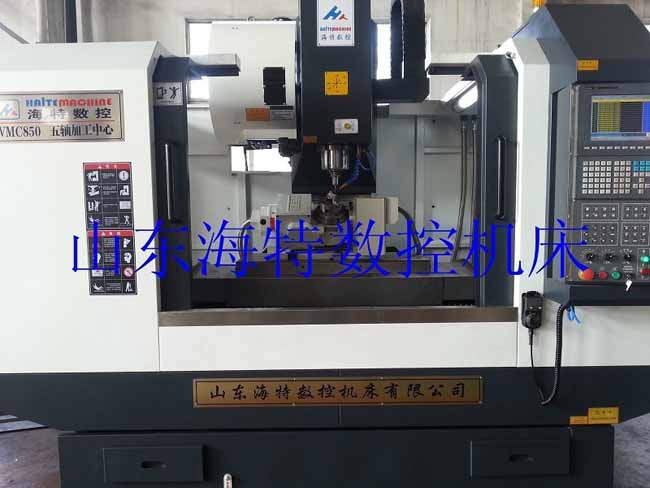

五軸加工中心有x,y,z,a,c五個軸，xyz和ac軸形成五軸聯動加工，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。五軸聯動加工中心有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工。能夠適應像汽車零部件、飛機結構件等現代模具的加工。
目前，五軸聯動數控加工中心系統是解決葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等等加工的唯一手段。
VMC1000五軸加工中心主要配置：
1. 控制系統：臺灣新代五軸聯動控制系統
2. 主軸電機：伺服主軸電機。
3. XYZ三軸伺服電機：日本安川
4. XYZ三軸驅動器：日本安川（Z軸含抱閘）
AB軸：臺灣
5. 主軸：臺灣健椿/羅翌/普森 8000rpm主軸。
6. 絲桿：特殊定制 臺灣精密級滾珠絲桿，C3級。
7. 國鼎增壓缸。
8. 臺灣圣杰圓盤刀庫
9. 日本NSK/德國FAG軸承，P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈
12. 聯軸器
13. 海特光機（工作臺5條T型槽）
14. 自動潤滑及潤滑報警裝置。
選配系統部件
日本FAUNC系統、德國 西門子
可根據客戶要求專業設計開發數控設備及加工中心
產品的配置不同價格也不同，請買前咨詢對刀庫的要求是否要求高速直連主軸，
主軸中心出水，排屑器，主軸油冷機等！
VMC1000五軸加工中心技術參數
|
機型 |
規格 |
VMC-1000 |
|
X坐標行程 |
mm |
1000 |
|
Y坐標行程 |
mm |
550 |
|
Z坐標行程 |
mm |
550 |
|
工作臺規格 （長） |
mm |
1060 |
|
工作臺規格 （寬） |
mm |
500 |
|
工作臺*大載重 |
kg |
800 |
|
主軸中心至立柱導軌面 |
mm |
625 |
|
主軸端面至工作臺平面 |
mm |
120-620 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/24/22 |
|
主軸轉速范圍 |
r/min |
50-8000 |
|
主軸錐孔 |
|
BT40 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
300±0.005 |
|
重復定位精度 |
mm |
300±0.003 |
|
機床輪廓 長/寬 |
m |
3.0/2.2/2.5 |
|
機床重量 |
kg |
7000 |
五軸技術參數
|
型號 |
CNCT-250 |
|
盤面直徑 （mm） |
250 |
|
垂直中心高（mm） |
225 |
|
垂直全高（mm） |
365 |
|
*小分割單位 |
0.001° |
|
標準可傾斜角度 |
-20°-- 110° |
|
旋轉軸分割精度 |
15″ |
|
旋轉軸重復精度 |
4″ |
|
傾斜軸分割精度 |
60″ |
|
每分鐘*大轉速 旋轉軸 rpm |
16.7 |
|
每分鐘*大轉速 旋轉軸 rpm |
8.3 |
|
重量（kg） |
270 kg |
|
A軸電機功率 |
1.3KW |
|
B軸電機功率 |
1.3KW |
